KIE - Kit de iniciación a la electrónica

¿Qué es KIE?

KIE es un kit desarrollado por Complubot para iniciar a los jóvenes estudiantes en la electrónica. KIE representa más de una década de desarrollo y experimentación para la búsqueda de la mejor metodología de aprendizaje de estos principios básicos.

La electrónica es uno de los pilares fundamentales de la robótica, su conocimiento nos permite entender mejor el mundo tecnológico que nos rodea.

La gran fortaleza de KIE reside en lo que permite aprender. Su sencillez y su seguridad son garantía adicional de este proceso.

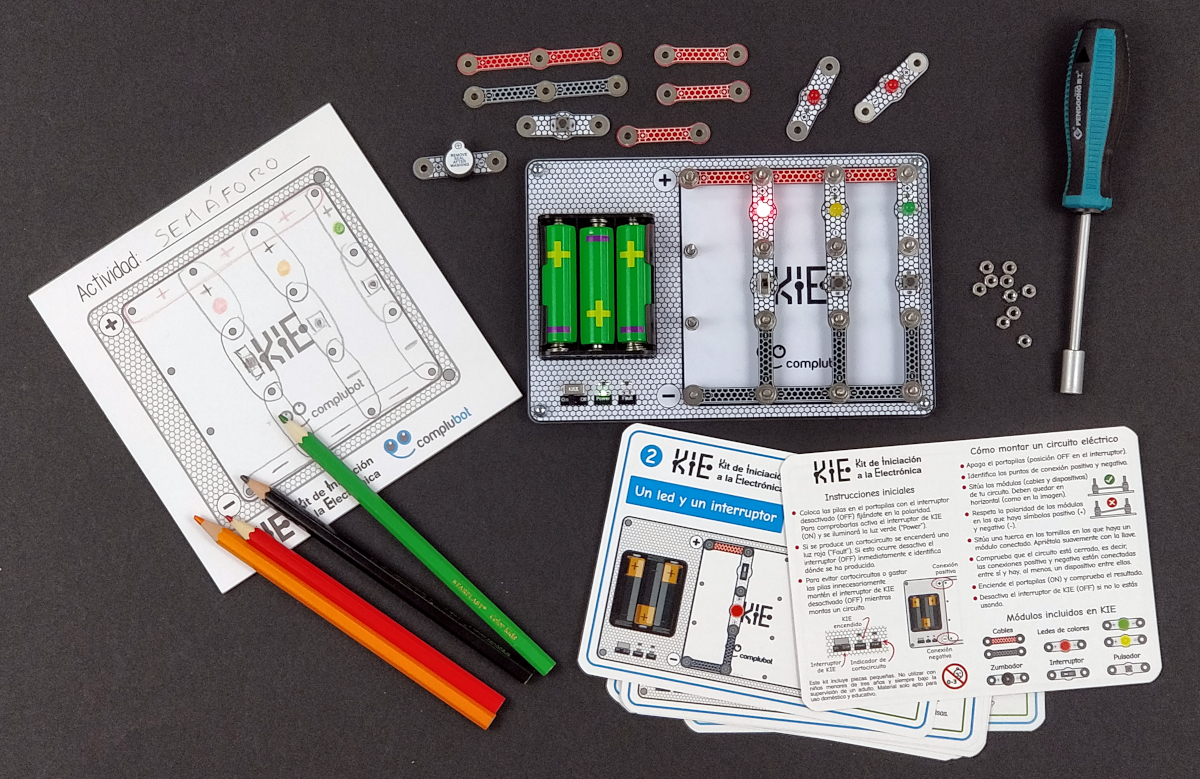

Contenido del kit

Este kit de iniciación a la electrónica está compuesto por:

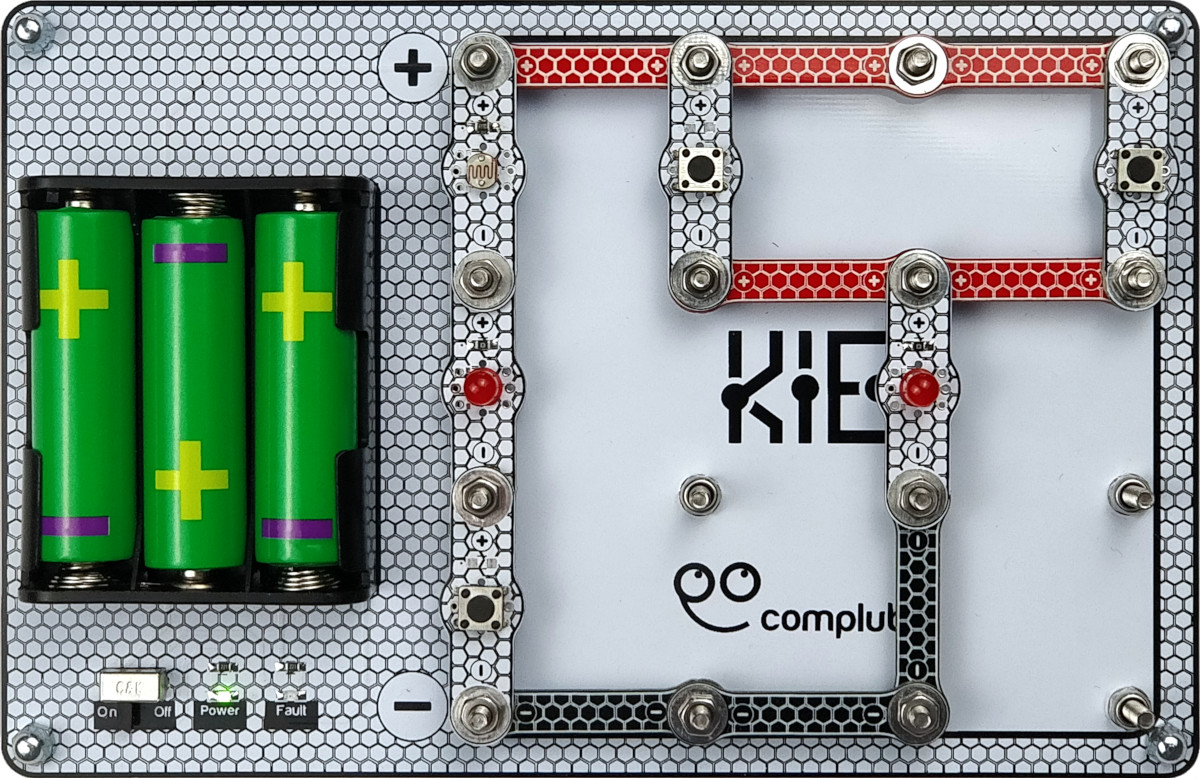

Base de trabajo

La base de trabajo del KIE permite la interconexión de los distintos módulos y elementos de conexión para realizar los circuitos.

A la izquierda tenemos el sistema de alimentación, protegido contra cortocircuitos. Está formado por tres pilas alcalinas AA que proporcionan los 4,5V necesarios para que funcione el sistema.

El interruptor de encendido conecta los terminales (+) y (-) del área de prototipado a esta alimentación.

Módulos de conexiones

Los módulos de conexión se comportan como los cables que conectan los distintos elementos de un circuito.

El kit se incluyen módulos de conexión de tres longitudes, de 1, 2 y 3 unidades, en las siguientes cantidades:

• Un módulo de conexión de 3 unidades de color rojo
• Un módulo de conexión de 3 unidades de color negro
• Un módulo de conexión de 2 unidades de color rojo
• Un módulo de conexión de 2 unidades de color negro
• Tres módulos de conexión de 1 unidad de color rojo
• Tres módulos de conexión de 1 unidad de color negro

Módulos de componentes

Los módulos de componentes del KIE incluyen los elementos necesarios para poder realizar los circuitos electrónicos.

En este kit se incluyen los siguientes tipos y cantidades:

• Tres ledes rojos
• Un led amarillo
• Un led verde
• Un zumbador activo
• Tres pulsadores
• Un interruptor

Libreta de prototipado

Libreta de prototipado de 25 hojas con formato A5 cuadrado.

Una herramienta educativa fundamental para introducirse en el diseño de circuitos de forma reflexiva antes de que sean llevados a la práctica.

Además permite trabajar dinámicas de documentación, descripción de funcionamiento y análisis de circuitos.

Igual alguno pueda sorprenderse, pero el papel, lápiz y goma siguen siendo fundamentales en el aprendizaje consistente de la tecnología.

Fichas de actividades

KIE incluye un total de 9 fichas de actividades con información impresa en ambas caras, cada una de ellas orientada a un grupo de edades.

Estas fichas representan montajes básicos que introducen los conceptos de circuito, conexión en serie, conexión en paralelo, control mediante el uso de pulsador e interruptor e introducción a las funciones lógicas (AND Y OR)

Fichas de actividades para primaria

En el lado de las fichas de color azul se describen las actividades que hemos seleccionado para introducir la electrónica en educación primaria.

En este caso nos centramos más en el montaje y observación del comportamiento de cada circuito.

Fichas de actividades para secundaria

En el lado de las fichas de color rojo se describen las actividades que hemos seleccionado para introducir la electrónica en educación secundaria.

En este caso el tratamiento de los contenidos es más formal, tanto en la descripción del funcionamiento como en la documentación mediante esquemas eléctricos precisos.

Elementos de conexión y alimentación

Para interconectar los distintos módulos este kit incluye tuercas metálicas de acero inoxidable de M3 y una llave de vaso ergonómica de 5,5mm.

También están incluidas en el kit tres pilas alcalinas tipo AA para alimentar los distintos montajes y proyectos.

Caja de almacenamiento

Una caja de almacenamiento de plástico semi-transparente completa este kit. En ella podemos guardar todos sus elementos e incluso proyectos montados en la misma base de trabajo.

Eso sí, no olvides apagar el interruptor de encendido (posición off) antes de guardar la base en la caja.

KIE, un sistema seguro

La seguridad de nuestros jóvenes estudiantes siempre ha sido una prioridad a la hora de diseñar y fabricar los productos de Complubot. Una de las principales medidas de seguridad la hemos incluido en el sistema de alimentación, al añadir un sistema electrónico que protege a KIE contra cortocircuitos.

En caso de producirse un cortocircuito en la base de trabajo de KIE, la tensión de alimentación se desconecta y se ilumina el led rojo de fallo (Fault) indicando la presencia de este problema. En este caso deberíamos apagar el interruptor de alimentación y revisar el circuito en busca del problema.

Además KIE dispone de otras importantes medidas de seguridad

• Módulos de componentes protegidos contra la inversión de polaridad
• Base de trabajo aislada mediante metacrilato y con patas anti-deslizantes de silicona.
• Elementos metálicos de acero inoxidable
• Materiales diseñados para una fácil limpieza y desinfección.

KIE, un sistema modular que crece con las necesidades de cada alumno

Además de los módulos incluidos en el kit de KIE, podemos realizar proyectos añadiendo otros componentes electrónicos mediante hembrillas o cables con cocodrilos. Además este kit se puede ampliar con los siguientes módulos en formato KIE (próximamente disponibles):

• Potenciómetro
• Sensor de luz
• Condensador bi-polarizado
• Y muchos otros más

Cuadernos de actividades y proyectos para el alumno

Con el kit de KIE hemos desarrollado dos cuadernos de actividades y proyectos para el alumno. Tus primeros circuitos - 1,  para educación primaria y Tus primeros circuitos - 2, para educación secundaria.

Proyectos STEAM con KIE y cables con cocodrilos

Ademas de poder realizar los montajes en la propia base de trabajo, KIE nos permite interconectar su módulos mediante cables con pinzas de cocodrilo. De esta manera podemos realizar interesantes proyectos combinando los módulos electrónicos con otros materiales como madera, goma EVA, materiales reciclados...

Proyectos STEAM con KIE y Crumble cocodrilos

También podemos usar el sistema de alimentación de KIE para alimentar una placa controladora Crumble y construir proyectos STEAM mediante los módulos de componentes de KIE o cualquier otro elemento del kit de Crumble Cocodrilos.

Actividades con energías renovables

Con KIE y el módulo solar de alto rendimiento de Complubot resulta muy sencillo realizar actividades que se alimenten mediante energía solar.

Gracias al gran rendimiento de este módulo podemos alimentar pequeños proyecto incluso solo con la iluminación artificial de una clase.

Diseñado y fabricado en España por Complubot

Igual puede parecer un aspecto menor, pero para nosotros es importante diseñar y fabricar en España.

De esta manera conseguimos productos de la máxima calidad y a un precio muy competitivo.
